一、基础认知：压力与压力表的“小常识”
（一）先搞懂：压力的核心概念
我们常说的“压力”，实际是物理学中的“压强”，指单位面积上承受的压力大小。这些关键概念要分清：
?相对压力：以大气压力为基准标示的压力；
?正压：高于大气压力的压力；
?负压（真空）：低于大气压力的压力；
?表压：以大气压力为基准，可正可负的压力。
（二）常用压力单位换算，收藏即查
不同场景常用压力单位不同，需掌握这些换算关系：
?帕斯卡（Pa）：国际基本单位，1kPa=1000Pa，1MPa=1,000,000Pa；
?磅/平方英寸（psi）：美标常用，1psi≈6894.76Pa；
?巴（bar）：欧标常用，1bar=100,000Pa，约等于1个标准大气压；
?标准大气压（atm）：1atm≈101,325Pa；
?公斤压力（kgf/cm?）：国内常用，1kgf/cm?≈0.098MPa≈0.98bar。
（三）压力表：工业生产的“安全哨兵”
压力表是以大气压力为基准，测量液体、气体与蒸汽压力的仪表，日常最常见的是弹性元件式压力表——利用弹簧管等敏感元件的弹性形变，通过传动机构放大，让指针在表盘精准指示压力。
在工业场景中，它的作用至关重要：
?守护设备安全：监视受压容器、管道的介质运行状态；
?保障产品质量：掌握生产物料变化，确保工艺参数达标；
?辅助生产调控：为操作人员提供可靠的压力参数依据。
而优质的压力表更具备结构简单耐用、测量范围广、精度稳定、性价比高等优势，这也是Huatihui(中国)Huatihui·官方网站在产品研发中始终坚守的核心标准。
二、一文分清：压力表的多种分类
压力表分类维度多样，不同类型适配不同使用场景。下面这些常见分类，帮你快速选对合适的产品：

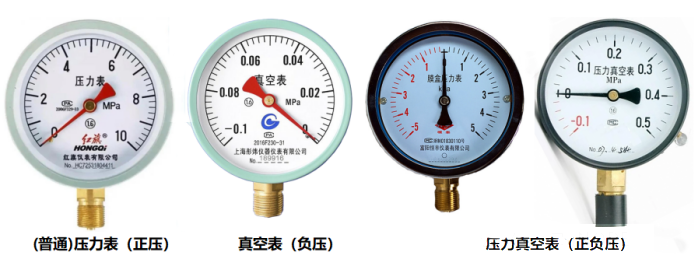

（1）按监测压力类别：压力表、真空表、压力真空表

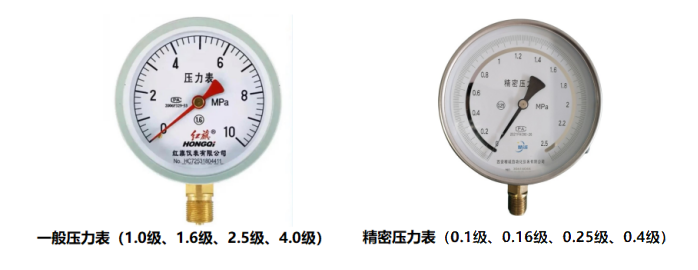

（2）按精确度：一般压力表、精密压力表

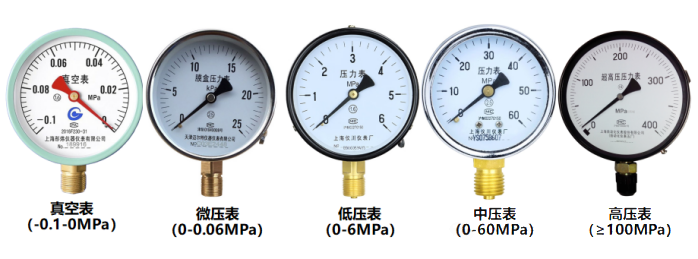

（3）按量程：真空表、微压表、低压表、中压表、高压表

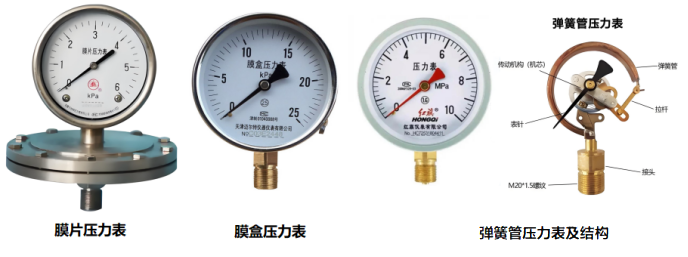

（4）按感压元件：膜片式、膜盒式、弹簧管式、波纹管式（JJG52）

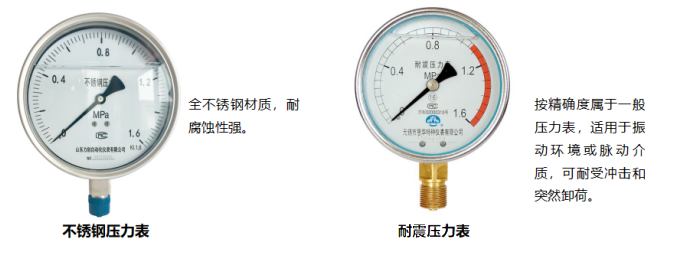

（5）按功能特征：不锈钢压力表、耐(抗)震(振)压力表……

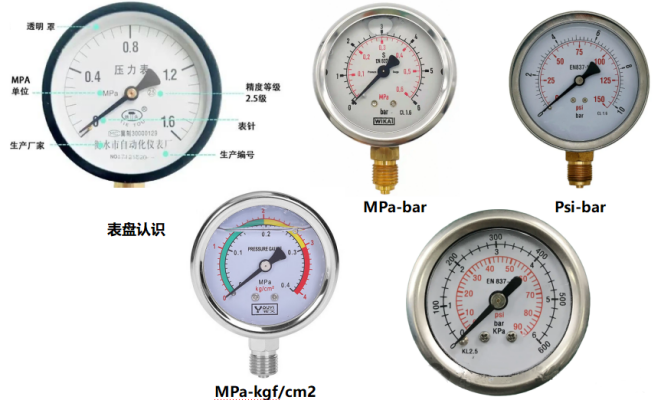

（6）按表盘指示单位：MPa，psi，bar，kgf/cm?
三、揭秘：压力表的结构与工作原理
（一）核心结构组成
一般压力表主要由接头、弹簧管、机芯、连杆、表盘、指针、表壳等零部件组成。其中，接头、弹簧管和机芯是关键核心部件，直接决定了测量的准确性与稳定性。
（二）工作原理
弹簧管在压力或真空作用下会产生弹性变形，带动管端位移；这个位移通过连杆、机芯等机械传动机构放大后，传递到指针；最终，指针在表盘上偏转，精准指示出被测压力或真空值。

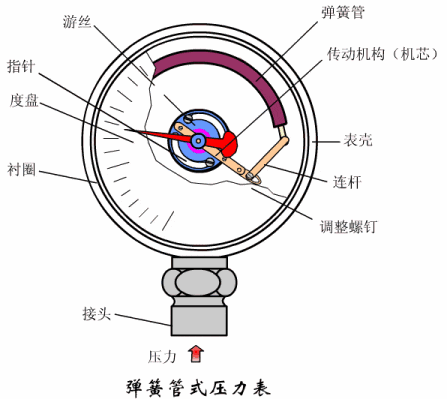

（三）内部结构示意图
四、实用指南：压力表的选择与使用维护
（一）选择技巧：4个核心原则
1.匹配介质特性：普通介质选普通压力表；特殊介质（氨、氧气等）选专用压力表；腐蚀性环境选不锈钢压力表；粘稠、易结晶介质选隔膜式压力表。
2.适配压力类型与量程：正压选压力表、负压选真空表、正负压选压力真空表；量程需与设备压力级别匹配，被测压力应在量程的1/3-2/3之间（参考标准SY/T 6690-2016）。
3.满足环境与功能需求：振动环境选耐震压力表；需远传选远传型压力表；需控制保护选电接点压力表；防爆场景选防爆型压力表。
4.符合准确度要求：一般场景选1.0-4.0级一般压力表；高精度测量选0.1-0.4级精密压力表。
（二）使用与维护规范
正确使用与定期维护，能延长压力表使用寿命、保证测量精准：
?使用环境：保持干燥、清洁、通风，远离潮湿、极端温度环境；
?避免损伤：严禁超量程测量，防止剧烈震动与撞击；
?定期维护：定期吹洗连接管、清洁仪表，按要求开展检定校准。
五、重要提醒：压力表的计量检定与管理
压力表作为计量器具，其准确性直接关系生产安全，必须严格遵守检定管理要求：
（一）检定分类：强制检定与非强制检定
根据市场监管总局《实施强制管理的计量器具目录》，用于安全防护的压力表（如电站锅炉压力测量、密封增压容器压力测量等）需强制检定；其他压力表可选择非强制检定或校准。
（二）关键检定要求
?检定依据：一般压力表执行JJG52-2013规程，精密压力表执行JJG49-2013规程；
?检定周期：强制检定不超过6个月，一般压力表建议不超过6个月，精密压力表建议不超过1年；
?流程规范：强制检定需通过“中国电子质量监督（e-CQS)公共服务门户”申请，A类、B类非强检器具需送第三方机构检定；合格后张贴检定标志、取得证书方可使用。
六、补充知识：Class系列与PN系列小科普
在工业配套中，常遇到PN（欧标/亚标）与Class（美标）压力等级，现简单科普：
（一）PN系列（HG/T20592~20614）
公称压力，是承压设备的标准化压力等级标识，并非实际测量压力。数字可简单理解为bar，但实际承压能力需结合温度调整（如PN40法兰20℃时可承4.0MPa，200℃时约2.5MPa）。
（二）Class系列（HG/T 20615~20635，ASME B16.5）
磅级压力等级，基准温度更高（Class150对应260℃，其他对应454℃），单位可理解为psi，实际承压能力同样受温度影响（如Class150常温下约2.0MPa，对应PN20）。
（三）等级对照关系（仅供参考，HG/T20615-2009）
Class | 150 | 300 | 400 | 600 | 800 | 900 | 1500 | 2500 | 3500 | 4500 |
PN | 20 | 50 | 63 | 100 | 130 | 150 | 250 | - | - | - |
注：不可按普通压力变换公式转换公称压力和温压等级。
